PE （Portable Executable） 文件是微软公司设计用于其所有 Win32 操作系统（Windows NT/9X/2000/XP）的可执行文件格式。很多时候需要判断文件是否为WIN32 PE格式，以便此文件可以在WIN32系统下正常运行，这在病毒和反病毒软件中尤为重要。与COM文件和EXE文件相比，PE文件格式比较复杂，限于篇幅，我们在这里只简单地作一些介绍，有兴趣的读者可查找有关参考书进行详细的研究。PE文件格式如图4-2所示。



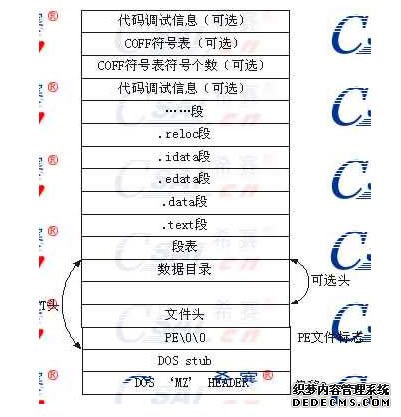

图 4-2 PE文件格式

　　我们首先来看看PE 表头。和其它的微软可执行文件格式一样，PE 表头并非在文件的最开始处。所有PE文件必须以一个简单的DOS MZ头开始，紧接着DOS MZ头的是所谓的DOS stub，DOS stub是一个极小 DOS 程序（一般是几百个字节），用来输出像“该程序不能在DOS模式下运行”这样的信息。这也就是为什么在纯DOS方式下运行PE格式文件会给出一条错误提示信息的原因。当 Win32 加载器把一个 PE 文件映像到内存，内存映像文件的第一个字节对应到 DOS Stub 的第一个字节。

　　紧接着 DOS stub 的是PE头。PE头是PE相关结构 IMAGE_NT_HEADERS 的简称，其中包含了许多PE装载器用到的重要域。PE头中包含了PE标志，此标志为DWORD类型，其值为“PE\0\0”。执行体在支持PE文件结构的操作系统中执行时，PE装载器将从 DOS MZ头中找到 PE 头的起始偏移量。因而跳过了 DOS stub 直接定位到真正的PE文件头。

　　PE文件的真正内容划分成块，称之为段。每段节是一块拥有共同属性的数据。PE头接下来的数据结构是段表，每个结构包含对应段的属性、文件偏移量、虚拟偏移量等内容。PE文件里有多少个段，此结构数组内就有多少个成员。

　　下面，我们分析PE文件的有关数据结构。
　　
　　//NT头
　　typedef struct _IMAGE_NT_HEADERS {
　　DWORD Signature; //PE文件头标志：“PE\0\0”
　　IMAGE_FILE_HEADER FileHeader; //PE文件物理分布的信息
　　IMAGE_OPTIONAL_HEADER32 OptionalHeader; //PE文件逻辑分布的信息
　　} IMAGE_NT_HEADERS32, *PIMAGE_NT_HEADERS32;
　　
　　//文件头
　　typedef struct _IMAGE_FILE_HEADER {
　　WORD Machine;  //该文件运行所需要的CPU，对于Intel平台是0x14C
　　WORD NumberOfSections; // EXE的OBJ 中的段的个数
　　DWORD TimeDateStamp; //文件创建日期和时间
　　DWORD PointerToSymbolTable; // COFF 符号表格的偏移位置，此字段只对 COFF 出错信息有用，其中COFF是指Common Object File Format（公共目标文件格式）
　　DWORD NumberOfSymbols; //COFF符号表中符号个数
　　WORD SizeOfOptionalHeader; //OptionalHeader 结构大小
　　WORD Characteristics;  //文件信息标记，区分文件是EXE还是DLL
　　} IMAGE_FILE_HEADER, *PIMAGE_FILE_HEADER;
　　
　　//可选头
　　typedef struct _IMAGE_OPTIONAL_HEADER {
　　WORD Magic; //用来定义 image 的状态，其中0x0107表示是一个ROM image，0x010B表示是一个正常的（一般的）EXE image
　　BYTE MajorLinkerVersion; //连接器主版本号
　　BYTE MinorLinkerVersion; //连接器次版本号
　　DWORD SizeOfCode; //所有的代码段大小的总和
　　DWORD SizeOfInitializedData; //所有已初始化数据块大小的总和
　　DWORD SizeOfUninitializedData; //所有未初始化数据块大小的总和
　　DWORD AddressOfEntryPoint; //PE装载器准备运行的PE文件的第一个指令的RVA，若要改变整个执行的流程，可以将该值指定到新的RVA，这样新RVA处的指令首先被执行。其中RVA是指Relative Virtual Adress（相对虚拟地址）
　　DWORD BaseOfCode; //代码段起始RVA
　　DWORD BaseOfData; //数据段起始RVA
　　DWORD ImageBase; //PE文件的装载地址
　　DWORD SectionAlignment; //块对齐，一旦映像到内存中，每一个段的起始地址都是该值的倍数
　　DWORD FileAlignment; //文件块对齐，每个段的数据的起始地址都是该值的倍数
　　WORD MajorOperatingSystemVersion; //文件执行所需操作系统的主版本号
　　WORD MinorOperatingSystemVersion;// 文件执行所需操作系统的次版本号
　　WORD MajorImageVersion; //用户自定义的主版本号
　　WORD MinorImageVersion; //用户自定义的次版本号
　　WORD MajorSubsystemVersion; //win32子系统主版本。
　　WORD MinorSubsystemVersion; //win32子系统次版本。若PE文件是专门为Win32设计的，该子系统版本必定是4.0，否则对话框不会有三维立体感
　　DWORD Win32VersionValue; //保留，通常取0
　　DWORD SizeOfImage; //内存中整个PE映像体的大小
　　DWORD SizeOfHeaders; //所有表头和段表大小的总和
　　DWORD CheckSum;  //校验和，通常取0
　　WORD Subsystem;  //NT用来识别PE文件属于哪个子系统
　　WORD DllCharacteristics; //DLL特征值，通常取0
　　DWORD SizeOfStackReserve; //线程初始堆栈的保留大小
　　DWORD SizeOfStackCommit; //分配给线程初始堆栈的内存数量
　　DWORD SizeOfHeapReserve; //保留给最初的进程堆的虚拟内存数量
　　DWORD SizeOfHeapCommit; //分配给最初的进程堆的虚拟内存数量
　　DWORD LoaderFlags; // 装载标志
　　DWORD NumberOfRvaAndSizes; //在数据目录数组中的项目个数
　　IMAGE_DATA_DIRECTORY
　　DataDirectory[IMAGE_NUMBEROF_DIRECTORY_ENTRIES]; //=16
　　} IMAGE_OPTIONAL_HEADER32, *PIMAGE_OPTIONAL_HEADER32;

DOS病毒编制的关键技术-PE文件[2]

　进入社区

　　//数据目录
　　typedef struct _IMAGE_DATA_DIRECTORY {
　　DWORD VirtualAddress; //表的RVA地址
　　DWORD Size; //大小
　　} IMAGE_DATA_DIRECTORY, *PIMAGE_DATA_DIRECTORY;
　　
　　//数据入口
　　#define IMAGE_DIRECTORY_ENTRY_EXPORT 0 // 导出目录
　　#define IMAGE_DIRECTORY_ENTRY_IMPORT 1 // 导入目录
　　#define IMAGE_DIRECTORY_ENTRY_RESOURCE 2 // 资源目录
　　#define IMAGE_DIRECTORY_ENTRY_EXCEPTION 3 // 异常目录
　　#define IMAGE_DIRECTORY_ENTRY_SECURITY 4 // 安全目录
　　#define IMAGE_DIRECTORY_ENTRY_BASERELOC 5 //重定位基表
　　#define IMAGE_DIRECTORY_ENTRY_DEBUG 6 // 调试目录
　　#define IMAGE_DIRECTORY_ENTRY_COPYRIGHT 7 //描述字符串
　　#define IMAGE_DIRECTORY_ENTRY_GLOBALPTR 8 // RVA of GP
　　#define IMAGE_DIRECTORY_ENTRY_TLS 9 // TLS目录
　　#define IMAGE_DIRECTORY_ENTRY_LOAD_CONFIG 10 //装载配置目录
　　#define IMAGE_DIRECTORY_ENTRY_BOUND_IMPORT 11 //在表头中绑定的导入目录
　　#define IMAGE_DIRECTORY_ENTRY_IAT 12 // 导入地址表
　　#define IMAGE_DIRECTORY_ENTRY_DELAY_IMPORT 13 //延迟装载导入描述符
　　#define IMAGE_DIRECTORY_ENTRY_COM_DESCRIPTOR 14 //COM运行描述符
　　
　　//段表
　　typedef struct _IMAGE_SECTION_HEADER {
　　BYTE Name[IMAGE_SIZEOF_SHORT_NAME]; //段表名，如“.text”等
　　union {
　　DWORD PhysicalAddress; //物理地址
　　DWORD VirtualSize; //真实长度
　　} Misc;
　　DWORD VirtualAddress; //RVA
　　DWORD SizeOfRawData; //物理长度
　　DWORD PointerToRawData; //段基于文件的偏移量
　　DWORD PointerToRelocations; //重定位的偏移
　　DWORD PointerToLinenumbers; //行号表的偏移
　　WORD NumberOfRelocations; //重定位表中重定位项数目
　　WORD NumberOfLinenumbers; //行号表中行的个数
　　DWORD Characteristics; //段属性
　　} IMAGE_SECTION_HEADER, *PIMAGE_SECTION_HEADER;
　　
　　//资源目录
　　typedef struct _IMAGE_RESOURCE_DIRECTORY {
　　DWORD Characteristics; //资源的特性
　　DWORD TimeDateStamp; //资源的产生时刻
　　WORD MajorVersion; //资源的主版本号，目前总是为0
　　WORD MinorVersion; //资源的次版本号，目前总是为0
　　WORD NumberOfNamedEntries; //使用名称的元素的个数
　　WORD NumberOfIdEntries; //使用ID的元素的个数
　　// IMAGE_RESOURCE_DIRECTORY_ENTRY DirectoryEntries[];
　　} IMAGE_RESOURCE_DIRECTORY, *PIMAGE_RESOURCE_DIRECTORY;
　　
　　//资源目录入口
　　typedef struct _IMAGE_RESOURCE_DIRECTORY_ENTRY {
　　union {
　　struct {
　　DWORD NameOffset; //名字偏移地址，取值31
　　DWORD NameIsString; //名字是字符串，取1
　　};
　　DWORD Name; //名字
　　WORD Id; //ID号
　　};
　　union {
　　DWORD OffsetToData; //数据偏移地址
　　struct {
　　DWORD OffsetToDirectory; //目录偏移地址，取31
　　DWORD DataIsDirectory;
　　};
　　};
　　}IMAGE_RESOURCE_DIRECTORY_ENTRY,
　　*PIMAGE_RESOURCE_DIRECTORY_ENTRY;
　　
　　//资源目录名
　　typedef struct _IMAGE_RESOURCE_DIRECTORY_STRING {
　　WORD Length; //目录名长度
　　CHAR NameString[ 1 ]; //目录名字串
　　}IMAGE_RESOURCE_DIRECTORY_STRING,
　　*PIMAGE_RESOURCE_DIRECTORY_STRING;
　　
　　//资源目录Unicode名
　　typedef struct _IMAGE_RESOURCE_DIR_STRING_U {
　　WORD Length; //目录名长度
　　WCHAR NameString[ 1 ]; //目录名字串
　　} IMAGE_RESOURCE_DIR_STRING_U, *PIMAGE_RESOURCE_DIR_STRING_U;
　　
　　//资源数据入口
　　typedef struct _IMAGE_RESOURCE_DATA_ENTRY {
　　DWORD OffsetToData;  //数据偏移地址
　　DWORD Size;  //大小
　　DWORD CodePage; //代码页
　　DWORD Reserved; //保留
　　} IMAGE_RESOURCE_DATA_ENTRY, *PIMAGE_RESOURCE_DATA_ENTRY;

　　装载一个PE文件的主要步骤如下:

　　（1）当PE文件被执行，PE装载器检查 DOS MZ头里的PE头偏移量。如果找到，则跳转到PE头。
　　（2）PE装载器检查PE头的有效性。如果有效，就跳转到PE头的尾部。
　　（3）紧跟PE头的是段表，PE装载器读取其中的段的信息，并采用文件映射方法将这些段映射到内存，同时附上段表里指定的段的属性。
　　（4）PE文件映射入内存后，PE装载器将处理PE文件中类似引入表逻辑部分。

此文章节选自《计算机病毒与木马程序剖析》
